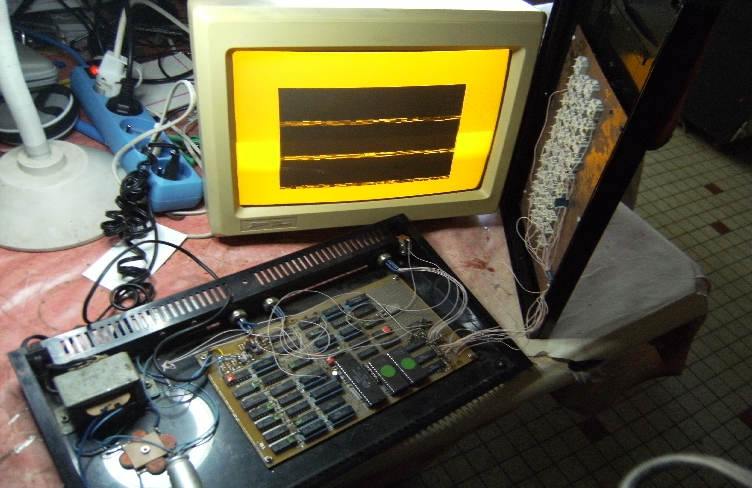

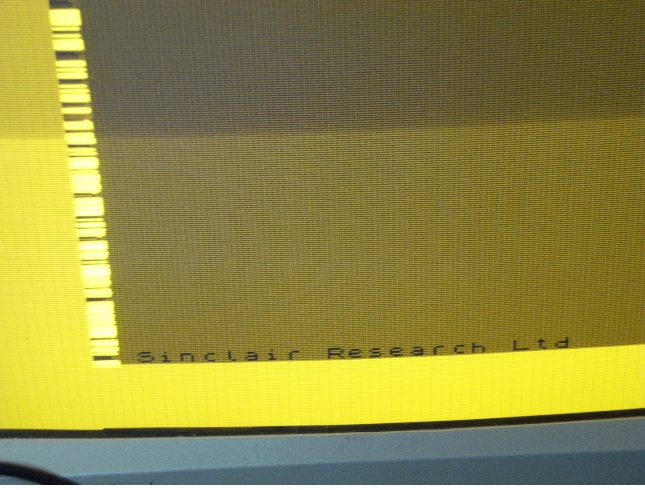

Le premier

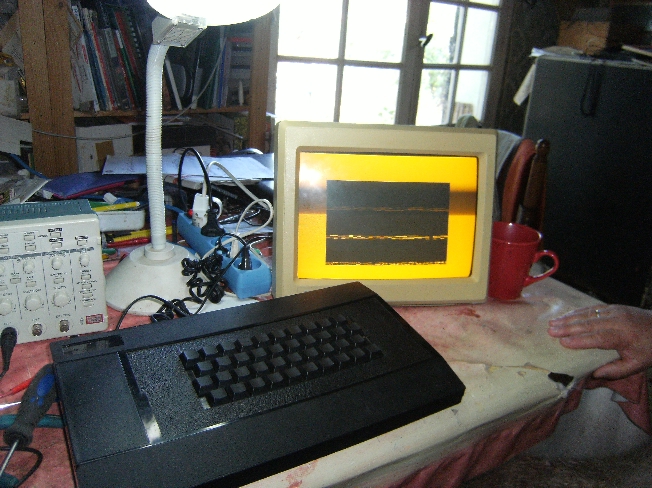

Le second


If someone can help to repair...
Si quelqu'un a une idée...

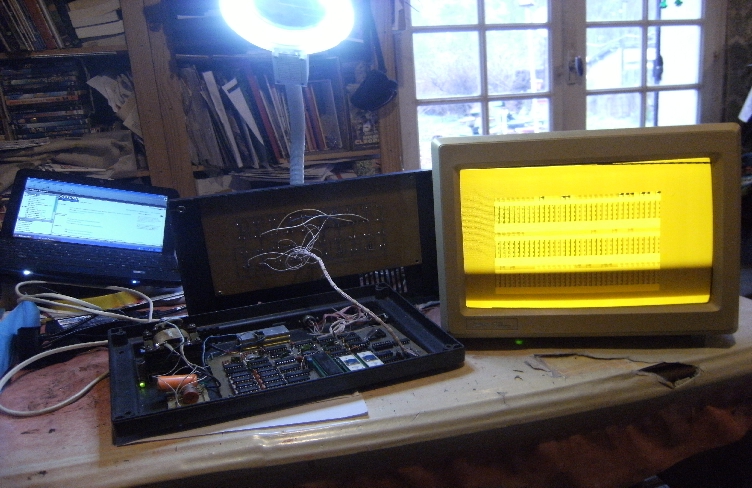

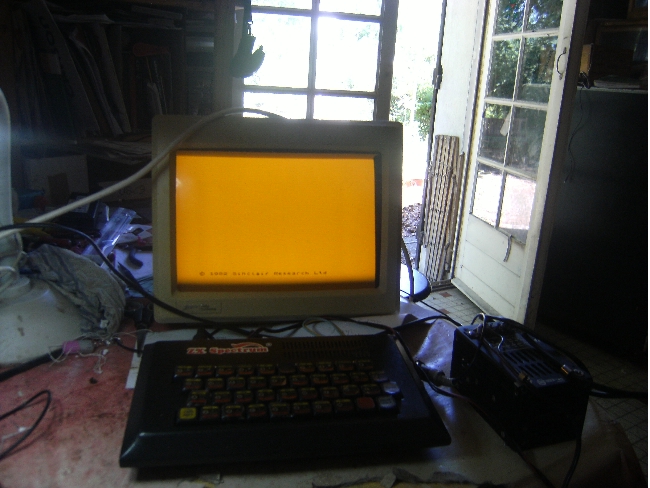

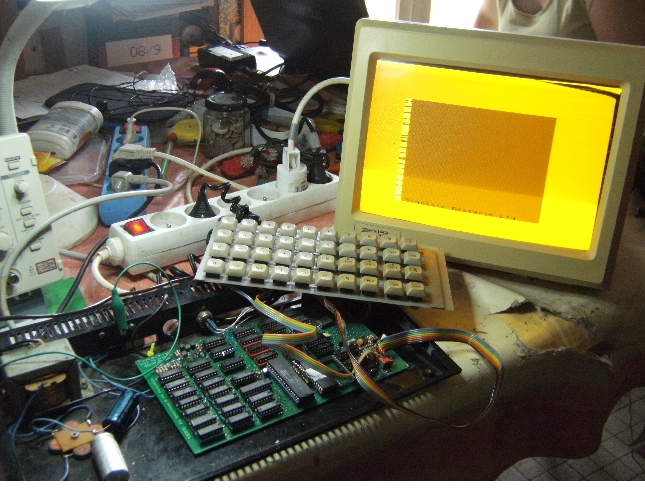

Et enfin un qui marche ,
je vais pouvoir regarder les deux autres

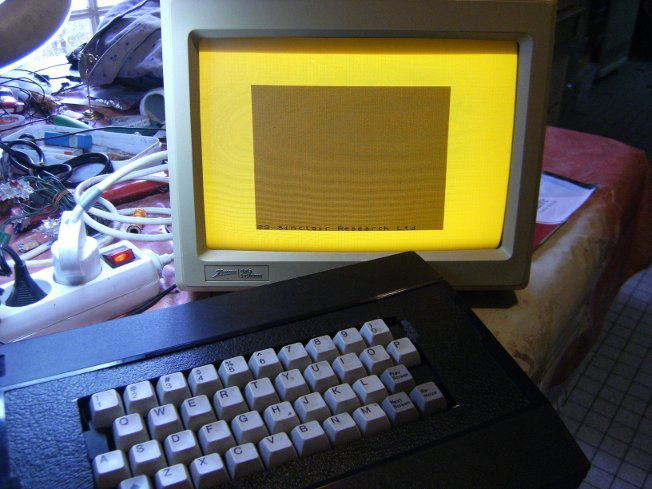

At last this one is ok,
it will help me to repair the other ones .


Documentation
Avec les circuits décrits ici et les fichiers gerbers qui s'y trouvent
, j'ai commandé en Chine à Macao des circuits imprimés neuf . Ils sont arrivés en 1 mois ,leur coût est très modéré , environ 10 euros par circuit .

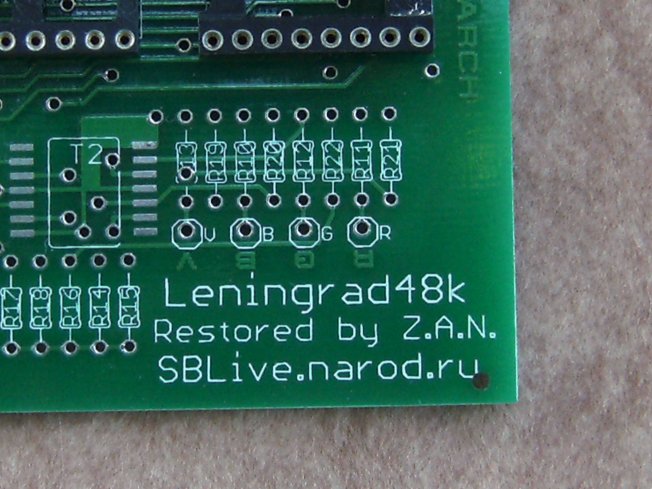

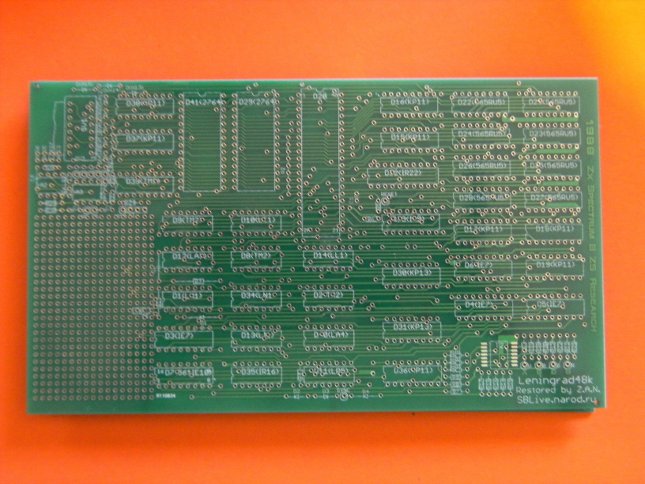

Cette image de près montre la bonne qualité du produit : circuit verni ,sérigraphié,trous métallisés , et vraiment je peux vous dire qu'ils sont solides et résistent à plusieurs cycles soudages/dessoudages .

Les images des éproms se trouvent là ,utilisez 48.rom.

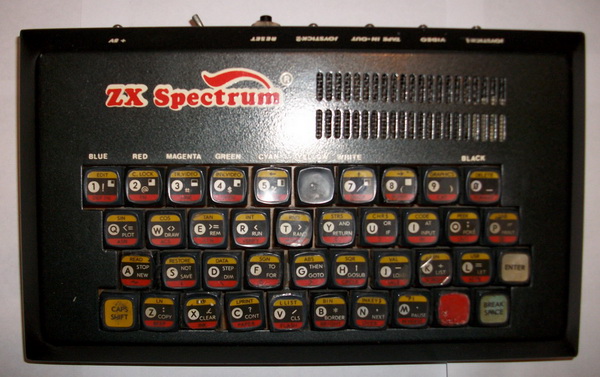

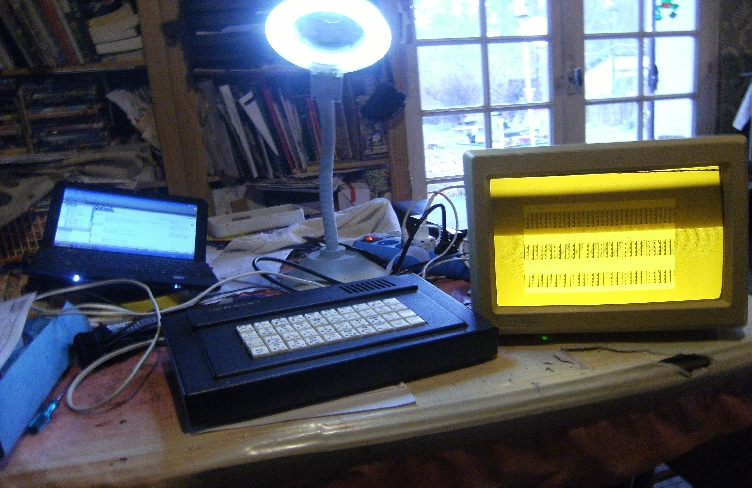

Et j'ai construit deux Léningrad qui marchent .Je les ai mis dans les boitiers des deux vilains réticents ....qui vont au musée .Je n'ai gardé que les boitiers tout à fait dans le style de l'époque avec le transfo d'alim ,regulateur etc et le clavier . J'ai mis des boitiers partout , les circuits sont des ttl ls , on peut mettre aussi des cmos (74HC**) Pour les memoires une solution simple en Europe est EVITA ,on les paye en euros , sinon la Russie .



Le coût total de chaque machine est de 30 Euros . Pour la construction il faut un fer à souder,un voltmètre,un programmeur d'éproms , une sonde logique et/ou un oscilloscope et une certaine compréhension des docs en cyrillique..
AMUSEZ VOUS BIEN !!!!

Finaly I made it.

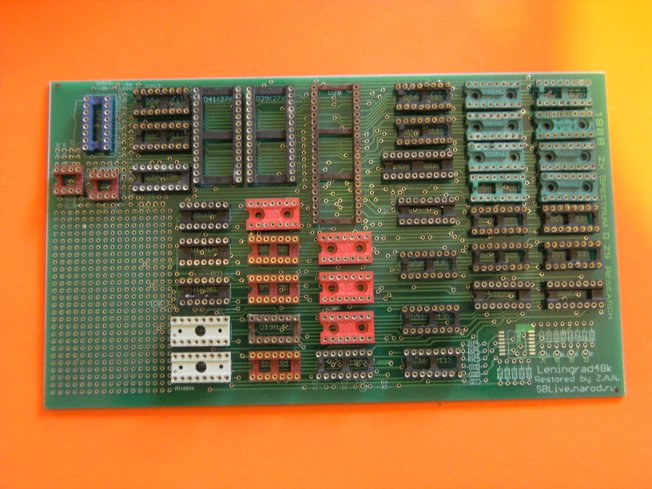

With gerber files and documentations found here I ordered circuit boards in China,look at the detailed pictures, they show the very good quality of the produts I received :metallised holes etc..They came in one month,their cost is 10 euros each. I used sockets everywhere. I put the boards in the old soviet boxes .I kept the boxes,the keyboard,the regulators etc.All you need for such a project are a soldering iron,a voltmeter,a logic probe,an oscilloscope and an eprom programmer .Of course documentations are in russian language. Circuits are ttl ls,a cmos version can be done,memories can be found in Russia of course ,for me it was easier to buy them by EVITA because they can be paid in euros directly.
ENJOY !!!!
